气动快速切断球阀

气动快速切断球阀

  • 产品描述
  • 技术特点
  • 材质
  • 性能与尺寸
  • 标准
 气动快速切断球阀原理
气动O型切断球阀是一种气动直角回转型切断阀。它与电磁阀及阀位开关箱配套使用,可实现远程切断控制。O型球阀采用整体式阀芯、阀杆设计,确保无间隙操作,杜绝阀杆磨损。采用双向金属硬密封结构。双向密封泄漏小、适用温度范围大。阀芯与硬密封阀座之间隙回转时具有很大的剪切力及自洁功能。尤其适用于控制纤维性和有微小固体颗粒的悬浊液及粘性介质的通断。气动执行机构采用曲臂转换结构,具有输出力矩大、体积精小、稳定可靠等特点,气缸筒体采用镜面管,表面光滑,无油润滑、使用寿命超长。因此本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
 气动快速切断球阀特点
1、O型球阀采用全通径设计,流通阻力可以忽略不计。
2、O型球阀采用双向金属硬密封结构,密封性能优越,适用温度范围大,剪切力强等特点,泄漏量额定流量系数。
3、O型球阀阀芯、阀杆采用整体式铸造,无机械死区、阀杆永不磨损,使用寿命较普通球阀提高5~10倍。
4、气动执行机构采用活塞式气缸及传动轴转换结构,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高。
 气动快速切断球阀性能
气动O型活塞式切断球阀(简称切断球阀),是一种旋转型切断球阀,为气动单元组合仪表中的执行单元,一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(—60~450℃)场合。该产品传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启,以达到生产过程按一定的程序进行。切断球阀主要由气动活塞式执行机构和切断型球阀两部分组成,根据用户需要,也可在执行机构和切断球阀之间配置手轮机构。
 气动快速切断球阀订购方式
本商品为厂家直供产品,如需特殊配置的(可定做),订货时请详细说明以下参数:
(例如:阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)

气动快速切断球阀性能
  气动O型活塞式切断球阀(简称切断球阀),是一种旋转型切断球阀,为气动单元组合仪表中的执行单元,一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(—60~450℃)场合。
  该产品传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启,以达到生产过程按一定的程序进行。
  切断球阀主要由气动活塞式执行机构和切断型球阀两部分组成,根据用户需要,也可在执行机构和切断球阀之间配置手轮机构。

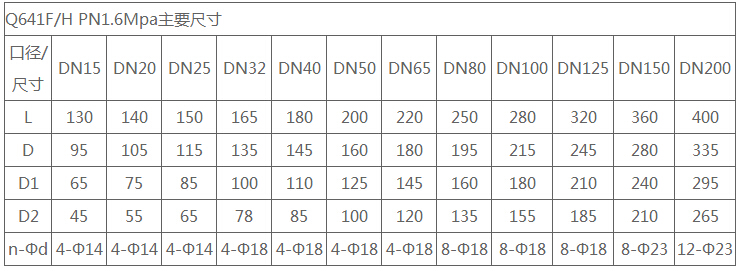

 气动快速切断球阀产品参数:
型号:Q641F
材质:CF8、CF8M、CF3M
尺寸:DN15-500

"气动快速切断球阀"



 "气动快速切断球阀"

设计与 制造标准  GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验  JB/T 9092、API 598、GB/T13927
