气动快速切断球阀

防爆气动快速切断球阀

  • 产品描述
  • 技术特点
  • 材质

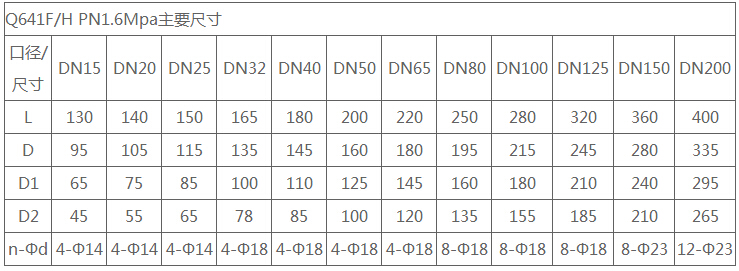

  • 性能与尺寸
  • 标准
防爆气动快速切断球阀原理
防爆气动切断阀是一种转角为90°的旋转类阀门,是由角行程执行器和球阀组成。配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。
气动切断球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。配用的执行机构具结构简单,紧凑,性能优,输出力矩大等特点。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于开启或关闭的位置。
气动切断球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质.也适用于控制污水和含有纤维的本质。

防爆气动切断阀订购方式

本商品为厂家直供产品,如需特殊配置的(可定做),订货时请详细说明以下参数:

(例如:阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)

防爆气动快速切断球阀特点
1.流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2.止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3.阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4.阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高。
5.由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7.防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
防爆气动快速切断球阀性能
配套AT/AW系列气动执行器及气动附件功能和用途(可选):
1,双作用执行器:控制阀门的开启和关闭。
2,单作用执行器(弹簧复位):在电路、气路切断或者有故障时,自动关闭阀门。
3,单控电磁阀:供电时阀门打开或者关闭,断电时阀门关闭或者打开(可提供防爆型)。
4,双控电磁阀:一个线圈通电时阀门打开,另一个线圈通电时候阀门关闭,有记忆功能(可提供防爆型)。
5,限位开关回信器:远距离传送阀门开和关位置信号(可提供防爆型)。
6,电气定位器:根据电流信号(4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。
7,气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8,电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)。
9,气源处理三联件:包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
10,手动操作:自动控制在不正常情况下可以手动操作阀门的启闭。
阀门型号:ZXDA641F/W/Y/H等
阀门材质:WCB,CF8,CF8M,CF3,CF3M
阀门口径:DN15-250
压力范围:1.0-4.0Mpa(150-300LB)等
阀门气缸:AT、AW系列气动执行器
附件选项:电磁阀、阀位开关,过滤减压阀,电气定位器,手轮(可选防爆型,隔爆型,普通型)

 "防爆气动快速切断球阀"



"防爆气动快速切断球阀"





设计与 制造标准  GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验  JB/T 9092、API 598、GB/T13927
